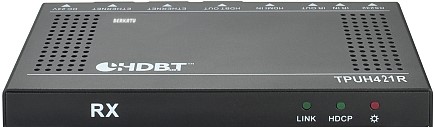

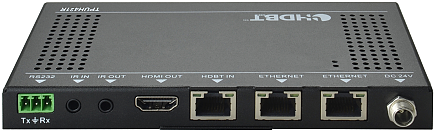

TPUH421接收端前后面板

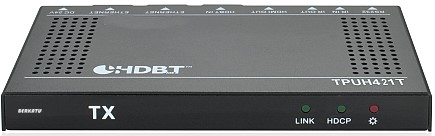

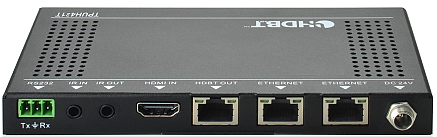

TPUH421發射端前后面板
產品介紹
TPUH421 是一款超輕薄、高性能的 HDBaseT 傳輸器，其包括發射器（TPUH421T）和接收器（TPUH421R）發射器和接收器可通過單根電纜（CAT5e/CAT6a 類）同時傳輸 HDMI，IR，RS232 和以太網信號，HDMI 信號最高分辨率可達 4Kx2K。同時，TPUH421 支持雙向紅外發射和接收功能，RS232 控制功能，遠程單向供電功能（PoE），以及擴建局域網功能。
產品特點
l 超輕薄設計；
l 最高分辨率可達4Kx2k/60Hz；
l 符合 HDCP2.2標準；
l 4K×2K HDMI信號最大傳輸距離為70米；
l 1080P HDMI信號最大傳輸距離為100米；
l 以太網網絡信號最大傳輸距離為100米；
l 支持遠程單向供電（PoE）功能；
l 高帶寬：10.2Gbps；
l 支持IR/RS232透?jìng)鞴δ埽?/span>
l 采用HDBaseT技術；
l 采用LED指示器顯示工作狀態：In/Out、Link、On、Power；
注意：建議使用阻抗較好的CAT5e/CAT6e類電纜（屏蔽雙絞線和良好接地）
技術參數
型號 | TPUH421T 發射器 | TPUH421R 接收器 |
輸入 | ||
輸入 | 1 路 HDMI 信號，1 路 IR 紅外信號，1 路 RS232 控制信號 | 1 路 IR 紅外信號, 1 路 HDBaseT，1 路 RS232 控制信號 |
輸入連接器 | HDMI 母連接器,3.5mm 微型插座，3 針插拔接線端子 | 3.5mm 微型插座,RJ-45 端子，3 針插拔接線端子 |
視頻信號 | HDMI | HDMI |
音頻 | 數字音頻通過 HDMI 音頻傳輸 | 數字音頻通過 HDMI 音頻傳輸 |
輸出 | ||
輸出 | 1 路 HDBaseT，1 路 IR 紅外信號，1 路 RS232 控制信號 | 1 路 HDMI 信號,1 路 IR 紅外信號，1 路 RS232 控制信號 |
輸出連接器 | RJ-45 端子，3.5mm 微型插座，3 針插拔接線端子 | HDMI 母連接器，3.5mm 微型插座，3 針插拔接線端子 |
視頻信號 | HDMI | HDMI |
傳輸模式 | HDBaseT | |
以太網接口 | ||
連接器 | 2 路 RJ45（黑色，帶黃綠雙色指示燈） | 2 路 RJ45（黑色，帶黃綠雙色指示燈） |
以太網控制速度 | 最大距離自適應 10M/100M,全雙工或半雙工 | |
常規 | ||
傳輸距離 | 4Kx2K: 70m, 1080p: 100m | |
支持分辨率 | 4Kx2K、1080P（高清）/1080i/720P/576P/576i/480P/480i | |
頻帶寬 | 10.2Gbps | |
符合標準 | HDCP2.2 | |
阻抗 | 75Ω | |
最大功耗 | 10W | |
工作溫度 | 0 ~50℃ | |
濕度 | 0% ~ 90% | |
外置電源 | 輸入：100VAC~240VAC, 50/60Hz | |
機箱尺寸 | 152mm*84mm*16mm | |
產品重量 | 186g | |

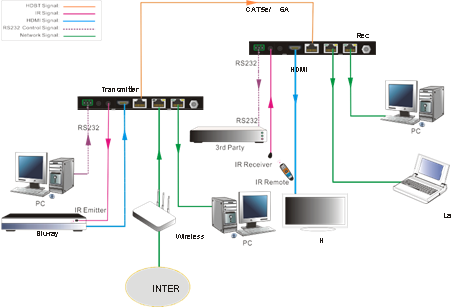

連接示意圖
