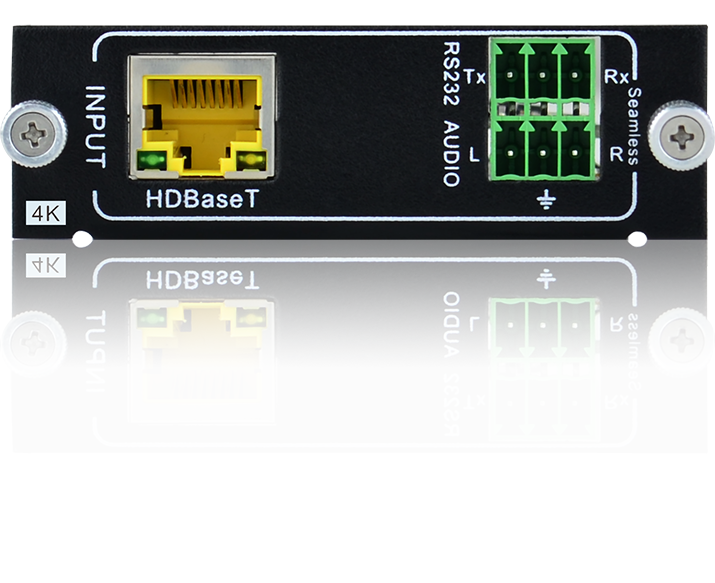

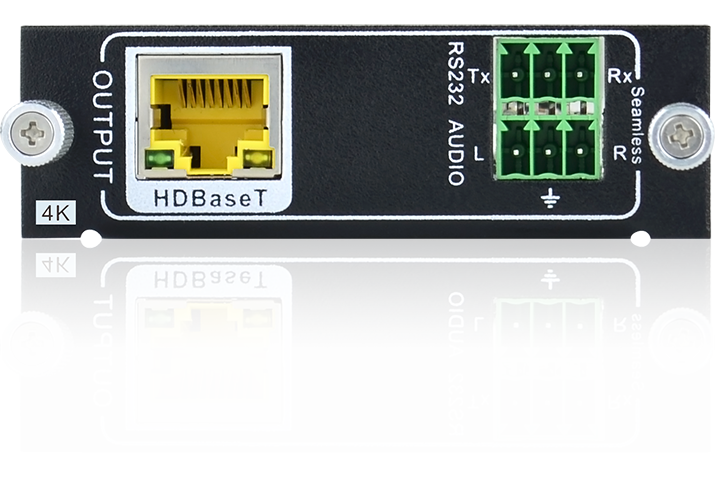

FX-IBT&FX-OBT 是一款4K HDBaseT數字遠傳板卡，具有立體聲音頻輸入/輸出口。HDBT輸入信號兼容HDCP2.2,輸出信號兼容HDCP1.4。
1.參數：
FX-IBT | |
輸入信號 | 1路HDBaseT信號;1路立體聲信號1路IR IN;1路IR OUT |
輸入連接器 | RJ45，帶黃色和綠色指示燈;3PIN 母頭3.5mm音頻座 |
功耗 | 15W |
FX-OBT | |
輸出信號 | 1路HDBaseT信號;1路立體聲信號1路IR IN;1路IR OUT |
輸出連接器 | RJ45，帶黃色和綠色指示燈;3P 母頭3.5mm音頻座 |
功耗 | 17W |
控制 | |
控制信號 | 1路RS232控制信號 |
控制端口 | 3針插拔接線端子 |
協議 | RS232 |
常規 | |
傳輸距離 | 1080p ≤70m(Cat6); 4kx2k ≤40m(Cat6) |
切換速率 | 100ns |
工作溫度 | 0℃～+50℃ |
相對濕度 | 10%～90% |
標準 | 支持HDMI2.0，兼容DVI標準，兼容HDCP2.2 |
EDID | 支持EDID學習管理功能 |
輸出分辨率可調： | 4kx2k@60Hz、kx2k@30Hz、1024x768@60Hz、920x1080P@60Hz、1280x720@60Hz |
電源 | 矩陣主機供電 |
2.產品特性：
●輸入信號兼容HDCP2.2，輸出信號兼容HDCP1.4。
●需配合TPUH412T/TPUH412R使用，HDBaseT端口傳輸1080p信號最遠為70米，4k信號最遠40米(Cat6)。
●輸入最高分辨率支持4k×2k@60Hz。
●輸出分辨率可調，通過指令或GUI操作界面設置：4k×2k@30Hz（默認 ）、 4k×2k@60Hz、 1024×768@60Hz、 1920×1080p@60Hz、 1280×720@60Hz。
●HDBaseT指示燈狀態：系統上電后，黃燈閃爍；通過網線連接設備時，亮綠燈。
●HDBaseT端口支持PoE遠程供電，可通過直通型雙絞線給遠端發射器 /接收器供電。
●輸入音頻支持指令與GUI操作界面選擇：HDMI內嵌音頻（出廠默認）、3PIN模擬音頻。
●輸出3PIN模擬音頻開/關狀態支持指令與GUI操作界面控制，系統默認為開啟支持雙向IR紅外控制，連接5V（默認）/ 12V紅外接收器。
● RS232串口可實現雙向通訊控制：點對點控制遠端第三方設備、此時均為第三方設備通訊協議。直接發送第三方設備指令控制。
●默認EDID為4k×2k@30Hz，同時支持EDID管理和DDC通訊。
●輸出HDCP開/關狀態支持指令控制，系統默認為關閉。
